背 景

随着我国经济和城镇化的飞速发展，高层建筑、老旧小区都在快速增多，二次供水已成为城市供水不可缺少的环节。

同时，为了促进二次供水行业发展，我国颁布了多项关于支持、鼓励、规范二次供水行业的相关政策，如国家四部委联合发布的《关于加强和改进城镇居民二次供水设施建设与管理，确保水质安全的通知》等等，二次供水迎来蓬勃发展的黄金机遇，并呈现出欣欣向荣的景象。

然而，无论是高层建筑还是老旧小区，二次供水传统施工方式都存在同样的难点和痛点。如工期紧、任务重、材料损耗较多、返工率偏高、施工空间不足带来施工不便、噪音粉尘污染、扰民等问题，困扰着许多施工单位。

鉴于此，富兰克水务将BIM技术应用于二次供水项目建设，推出BIM装配式综合解决方案，切实有效解决了二次供水项目遇到的种种问题，让施工更安全！更稳定！更高效！降本增益更具财富力！

 富兰克BIM装配式综合解决方案

作为一家集行业规划、智能硬件、专业软件、物联网为一体的智慧水务高新技术企业，富兰克秉承“诚以利人、务实敬业、创新卓越、点滴致远”的品牌理念，运用BIM技术优化整体设计，为二次供水提供了具有安全稳定、节本增效、施工简便、提升施工效率达70%以上的BIM装配式综合解决方案。

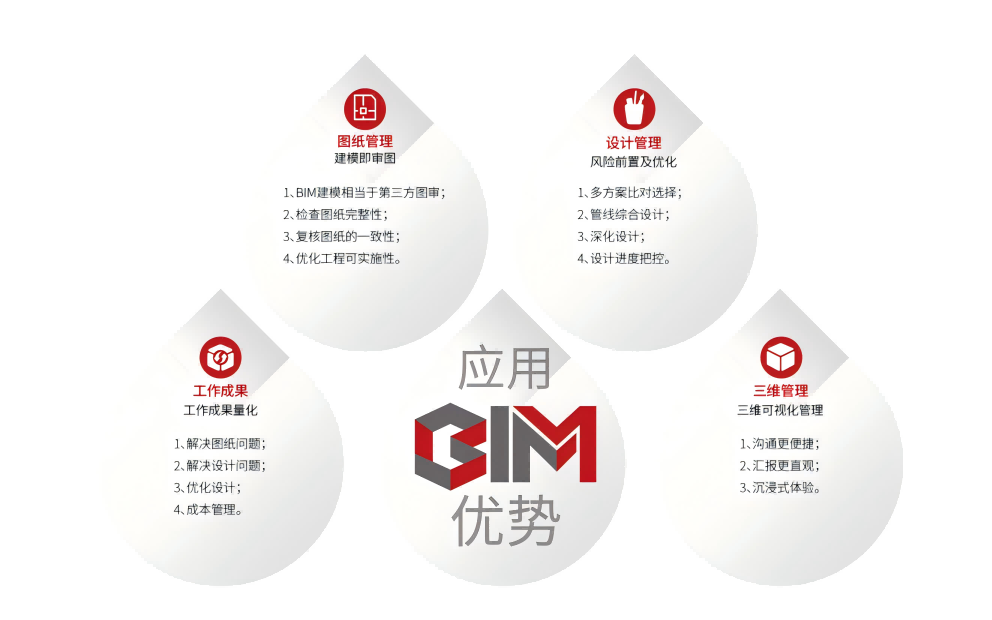

 BIM应用优势

BIM（Building Information Modeling）即建筑信息模型技术，是一种集成了计算机辅助设计（CAD）、计算机辅助制造（CAM）、计算机辅助工程（CAE）等多种技术的多维模型信息集成技术，是对建筑工程物理特征和功能特性信息的数字化承载与可视化表达。

BIM以三维数字技术为基础，集成工程项目各种相关信息的工程数据模型，为设计、施工、运维提供可协调的、内部保持一致的、可运算分析的信息，能够应用于水务工程规划、勘察、设计、施工、运营维护等各阶段，实现水务工程全生命周期各参与方在同一多维建筑信息模型基础上的数据共享，为数据贯通、智能建造和智慧水务建设提供技术保障。

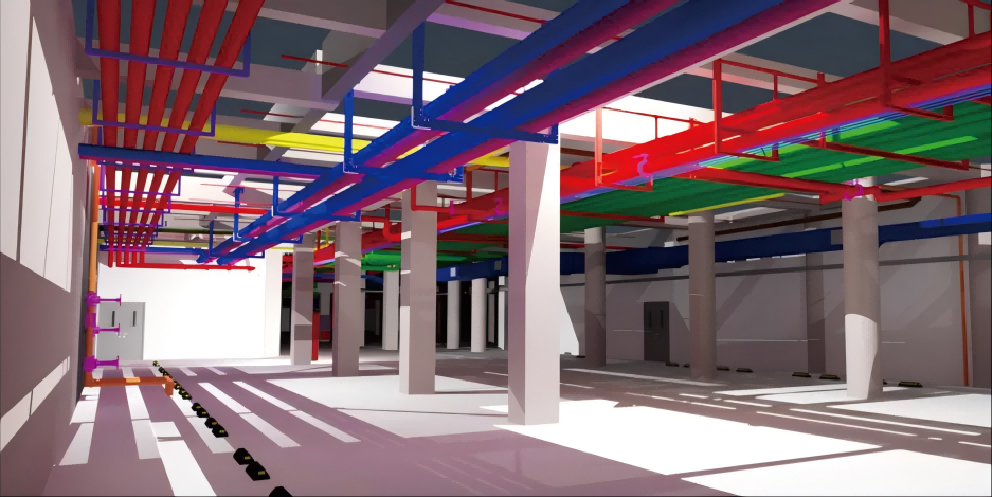

 BIM综合设计

1、碰撞检查：

碰撞检查是二维时代转向三维时代的重要标志，通过全面的“三维校审”，可发现大量隐藏在设计中的问题。在真实建造施工之前理论上能100%消除各类碰撞，减少返工，缩短工期，节约成本。

富兰克BIM装配式综合解决方案，通过强大的管线综合设计能力，以及对建筑模型的数字化管理，实现了对建筑结构、设备、管线等各个方面的一体化管理和协同工作，并实时同步、准确无误地优化调整图纸方案，有效避免后期管道交叉碰撞等问题。

2、预留洞口：

BIM设计可自动在穿管位置生成相应尺寸的套管。若有穿墙要求，可提前设定好穿墙区域，自动判断该区域的穿墙范围，减少设备专业和结构专业频繁核对结构开动的工作量。BIM泵房设计直观，对空间利用非常充分，能够合理利用泵房净空，将水箱入孔及通气孔有效避开梁柱等突出结构。

3、净高分析：

通过BIM设计模拟预建造，可以形象、直观、准确地表现出每个区域的净高。根据各区域净高要求及管线排布方案进行净高分析，提前发现不满足净高要求、功能和美观需求的部位并做出相应调整，避免后期设计变更。

4、净空优化：

根据管综一次深化成果，检查管件区域净高是否满足规范、使用要求。通过优化空间布置，保证净高满足要求。提前发现问题，解决问题，提高设计质量，减少施工变更，为建设单位节约成本。

5、布局优化：

BIM设计根据整体布局要求，提出解决方案，消除碰撞点，解决“错、漏、碰、缺”等问题，同时可合理调整各管线的走向、标高及管件、阀门的位置等，整体优化综合管线的布局，使之更加整齐美观，方便安装，便于操作。

6、吊架优化：

BIM设计利用三维模型创建功能，将本工程的各安装专业管线进行合理的三维布局，既符合规范要求，又能满足施工空间的要求，美观规整，还可为预制加工及综合吊架提供技术数据。

 BIM装配式安装

富兰克BIM装配式安装，是在三维模型中添加各类设备型号、尺寸、安装空间等信息，通过数字化管理，设计出数据准确的二次供水设备生产与安装的预制化方案，并精确输出各处管道及支架的尺寸、定位等需求信息，真正实现工厂加工预制模块和施工现场装配式安装，有效避免材料多余损耗，节省施工成本。

 方案实施效果

通过案例实践总结，应用BIM新技术的富兰克BIM装配式综合解决方案，与传统施工方式对比，主要具备以下优点：

1、缩短工期、降低人工成本

新技术方案较传统施工方法大幅度缩短了泵房的施工周期，显著降低人工成本，总体人工成本较同类泵房传统施工相比节省约27%。

2、减少损耗、节约材料成本

新技术方案根据BIM模型图纸翻样下料，工厂精细化预制，直接减少了材料的损耗浪费，节约了工程成本，材料损耗较同类泵房传统施工节省约26%。

3、施工简便、提升效率

新技术方案在模块预制过程中，已严格控制误差；装配安装时，根据编号顺序，采用机械化安装，较传统施工方式，减少返工，并提高施工效率70%以上。

4、优化措施、提升文明施工质量

使用新技术方案后，现场不需要使用噪音及扬尘大的设备进行材料加工，给施工现场环境保护带来较大提升。

5、场外预制、解决空间问题

使用新技术方案后，模块预制均在施工场地外完成。狭小的老旧小区内不占用任何空间，有利于现场施工规划及管理。

 富兰克项目建设服务体系

富兰克水务以项目经理责任制为抓手，由资深工程师担任项目经理，一对一跟进项目，确保各环节按时、按质、按量落实到位，以客户为中心提供放心满意的服务。同时提供全天候、全方位售后保障，将专业做到极致！

1、一站式解决方案服务

●多种解决方案：通过现场实地勘察，利用现代信息技术为客户提供多种解决方案，采用最合理方案为客户解决痛点、难点。

●专业销售建议：协助客户做好产品选型工作，提升客户体验。

●客户第一理念：为客户提供全面的产品信息及其他技术资料，如产品介绍、性能参数、安装调试等。

2、专业化项目实施服务

●一流施工团队：优质高效的工程项目施工团队，确保方案准确落地。

●持证作业：施工团队持证上岗，BIM工程师及其他所需各类证件尽皆齐备。

●高效准时交付：技术人员深入一线指导安装施工，确保现场验收合格。

 结 语

时代在发展，技术在革新。随着我国城镇化进程不断推进，以及生态经济的高质量发展，老旧小区的泵房改造和高层建筑的二次供水升级项目都在逐年增加，且对项目的质量要求、施工要求、技术要求和管理要求都越来越高。因此，富兰克水务心怀“护航安全供水，润物美好生活”的理想初衷，积极探索智慧水务系统的全新未来模式，坚持“从源头到龙头，致力于稳定改善用户供水品质”的企业使命，积极构建饮用水安全保障体系，持续改善水生态环境。

富兰克BIM装配式综合解决方案，针对二次供水传统施工难点痛点和新时期高质量的用户需求，应用BIM技术充分解决各种实际问题，充分保障项目施工质量，充分提升项目协同管理能力，有效缩短施工周期，实现降本增效的良好效益，在项目建设进度、质量、成本和环保等多个方面取得显著的突破性成果。
